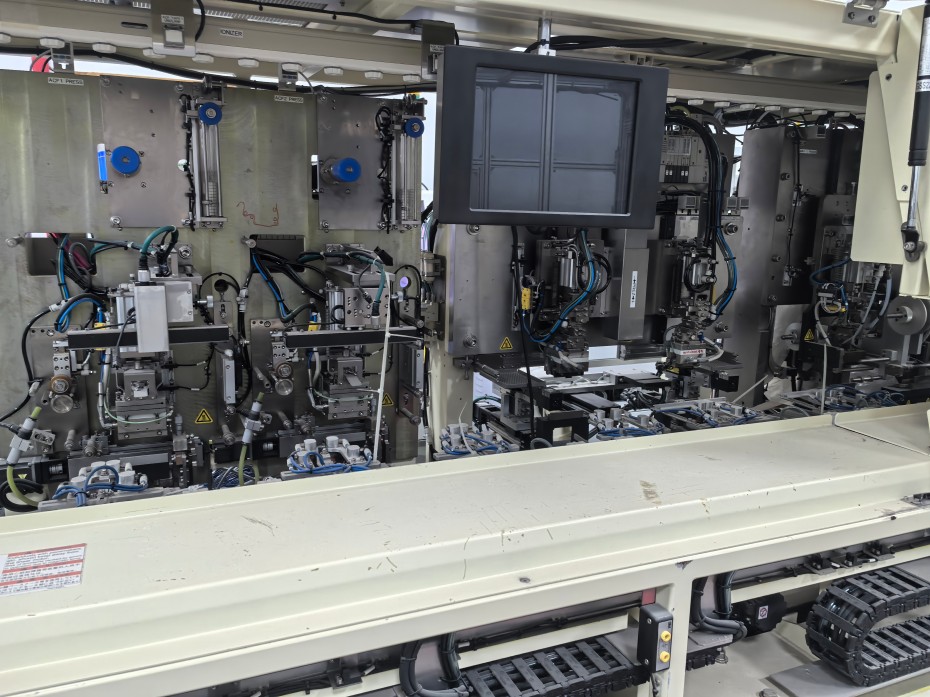

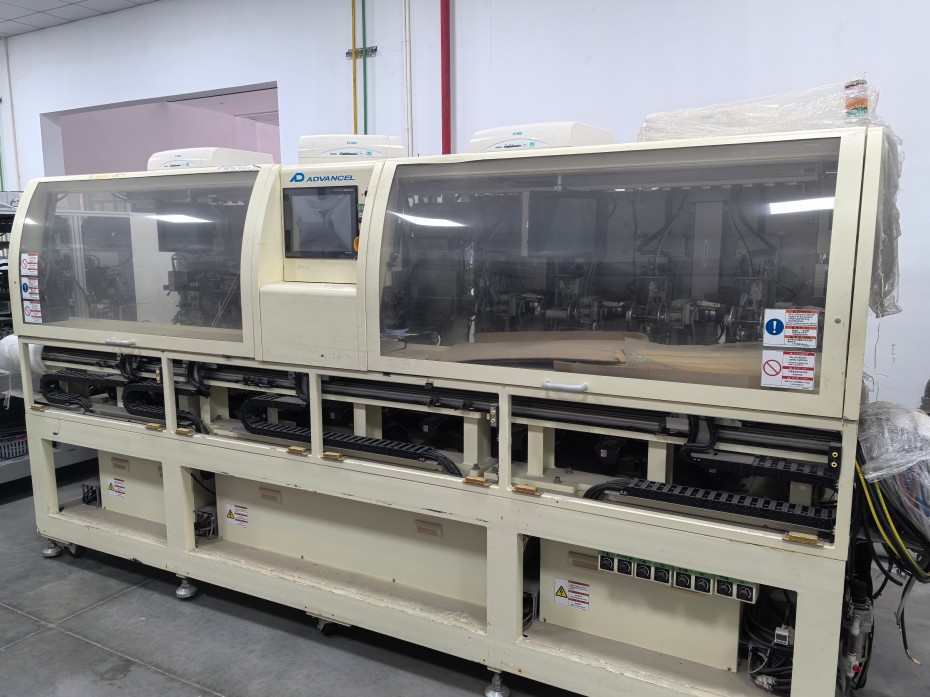

ADVANCEL FOG 本压机
名称:
ADVANCEL FOG 本压机品牌:
ADVANCEL（先进）
描述:
ADVANCEL（先进） FOG 本压机是面向LCD/OLED 显示模组的FPC→玻璃（FO......ADVANCEL（先进） FOG本压机是面向LCD/OLED 显示模组的FPC→玻璃（FOG） 精密热压设备，主打高精度、高稳定性、适配 ACF 工艺，常用于中小尺寸屏量产线。
核心定位与工艺角色
全称：FPC on Glass Bonding Machine（FPC 到玻璃邦定机）
核心功能：完成ACF 贴附→视觉对位→恒温 / 脉冲热压→固化，实现 FPC 与 LCD 玻璃的电气与机械连接。
适用场景
显示：手机 / 平板 / 车载 / 工控屏的 FOG、FOB、COF 邦定
基板：玻璃（0.3–2.0mm）、FPC、COF、TAB
工艺：ACF 导电胶热压、窄间距（Pitch≥20μm）、中小尺寸（1–17 寸）
关键规格
项目 | 参数 |
加热方式 | 恒温 / 脉冲双模式（标配脉冲） |
温度范围 | 室温–400℃，稳定性 ±0.5℃ |
压力范围 | 0.1–50 kgf（1–490 N），精度 0.1 kgf |
邦定精度 | ±5 μm（X/Y），±0.01°（θ） |
压头尺寸 | 标准：60×1.0 mm；可定制：10–100 mm |
基板尺寸 | 1–17 寸（112×65 mm ～ 380×240 mm） |
视觉系统 | 上下双 CCD，同轴光，放大 25–40 倍 |
控制系统 | PLC + 触摸屏，多配方存储（≥100 组） |
电源 | AC 220V，50/60Hz，3–5 kW |
特色 | 自动卷皮、压力闭环、温度曲线监控 |
